矩形排水溝蓋板模具分隔帶結構平面設計圖

高速、市政道路的基礎建設上除了要有堅固的路沿石砼制品外，施工隊對于高速、市政道路的線路維護以及排水系統上也是極為重視，通過使用矩形排水溝蓋板模具澆筑成型，能有效保護水溝以及電纜槽的安全。

矩形排水溝蓋板模具用料上可以采用PP聚丙烯塑料以及ABS塑料為注塑原料，使用PP注塑成型的矩形排水溝蓋板塑料模具，澆筑過程中大多采用混凝土澆筑方式，壁厚的使用上大多以6cm為主，而ABS塑料注塑成型的，在澆筑過程中大多采用RPC蓋板模式為主，模具設計生產上的壁厚大多以2.5cm為主。RPC蓋板在承重力上往往高于混凝土澆筑成型的蓋板，以壁厚來區分蓋板模具在澆筑材質上的選用。

在對矩形排水溝蓋板模具澆筑過程前，需在模具內部放入鋼筋網片，確保澆筑成型后，鋼筋保護層的厚度，在對于塑料模具進行建筑時，對于振搗密實可以采用振動臺等器械來進行輔助，振搗密實后放置在一邊進行靜養過程中，帶混凝土達到齡期拆模后，需要進行灑水護養。澆筑成型的矩形排水溝蓋板模具水泥制品，需要保證砼制品模具表面光滑平整，尺寸符合設計要求，無露筋，無氣泡。放置到水溝以及電纜槽上需保持平穩，蓋板頂部平整順直，腳踩無松動感。

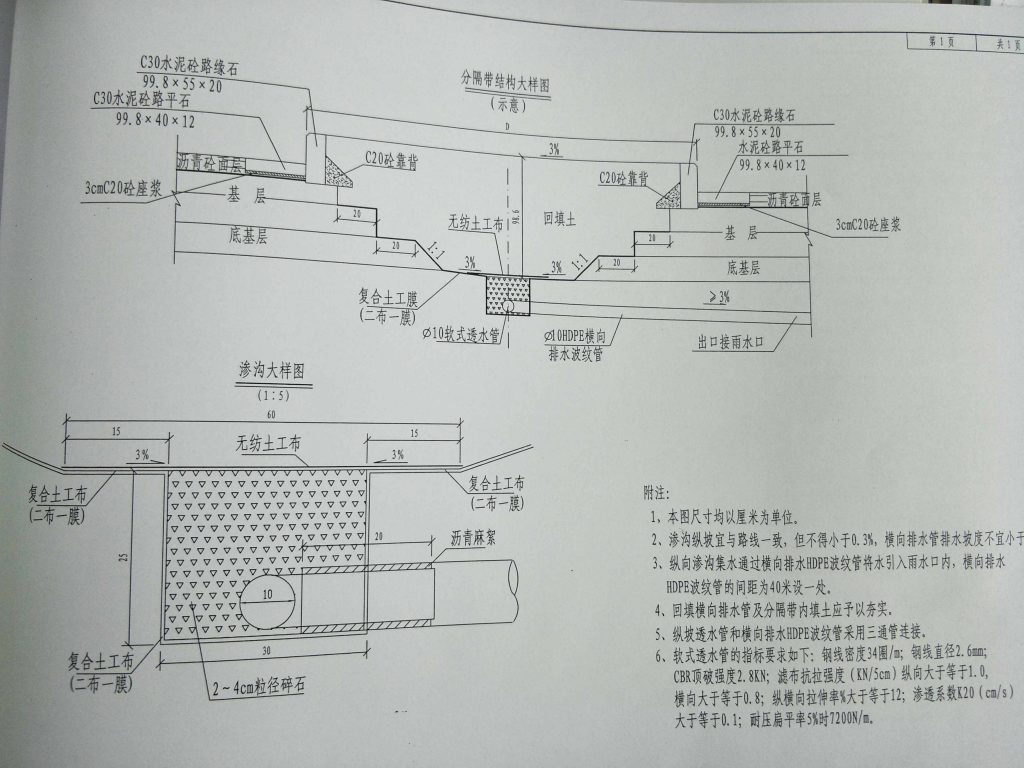

下面這張是某市政公路上使用的蓋板模具分隔帶結構平面設計圖：



附注詳細信息：

1.本圖尺寸均以厘米為單位。

2.滲溝縱坡宜與路線一致，但不得小于0.3%，橫向排水管排水坡度不宜小于0.3%。

3.縱向滲溝集水通過橫向排水HDPE波紋管將水引入雨水口內，橫向排水HDPE波紋管間距為40米設一處。

4.回填橫向排水管及隔離帶內填土應予以夯實。

5.縱坡透水管和橫向排水HDPE波紋管采用三管連接。

6.軟式透水管的指標要求如下：鋼線密度34圈/m;鋼線直徑2.6mm;CBR頂破強度2.8KN；濾布抗拉強度（KN/5cm）縱向大于等于1.0.橫向大于等于0.8；縱橫向拉伸率%大于等于12；滲透系數K20（cm/s）大于等于0.1；耐壓扁平率5%時7200n/m.

友情提示：本圖紙僅供學習交流使用，切勿用于商業用途，否則后果自負，下載地址：https://pan.baidu.com/s/1miHjBk8
